Cầu Dao Chuyển Nguồn Đảo Chiều Tự Động ATS 3 Pha 63A SHP-ATS2
Là thiết bị chuyển mạch 3 pha 4 dây dòng điện chịu tải 63A tự động dùng ở những nơi cần cung cấp điện một cách liên tục cho tải, từ hai nguồn khác nhau. Chuyển nguồn điện tự động từ sử dụng nguồn điện ưu tiên (điện lưới) sang sử dụng nguồn điện dự phòng (máy phát, UPS) khi hệ thống điện ưu tiên (điện lưới) mất điện. Và tự động chuyển nguồn điện từ dự phòng (máy phát, UPS) sang sử dụng nguồn điện ưu tiên khi hệ thống điện ưu tiên (điện lưới) có điện.
Ngoài ra còn được sử dụng để truyển đổi nguồn điện sử dụng như năng lượng mặt trời hoặc sử dụng giữa 2 nguồn điện lưới (2 công tơ) với nhau trong việc chia tải giữa điện sản xuất và điện dân dụng, cho phép kết hợp với bộ hẹn giờ hoặc bộ điều khiển từ xa qua wifi để vận hành hệ thống qua mạng wifi, 3G.
- Sử dụng thay cho cầu dao đảo chiều như đảo chiều cho động cơ.
- Bảo vệ quá tải như aptomat thông thường.
- Với nhà sử dụng hai công tơ điện để giảm chi phí tiền điện phải trả ta có thể áp dụng theo hai phương án:
+ chuyển nguồn điện thủ công bằng cách vặn nút có mũi tên (Direction) xoay sang phía đầu vào bạn đấu công tơ thứ 1 hoặc đầu vào đấu công tơ thứ 2.
+ chuyển nguồn điện tự động theo số ngày cài đặt trước bằng cách sử dụng thêm công tắc hẹn giờ (dùng để hẹn ngày chuyển từ dùng công tơ 1 sang dùng công tơ 2 và ngược lại).
Việc chuyển đổi có thể hoạt động theo chế độ tự động (Auto) hoặc điều khiển bằng tay (Manual).
- Sản phẩm cầu dao SHP-ATS2 cấu tạo đơn giản dễ dàng lắp đặt và sử dụng.
- Các thao tác tiến hành hoàn toàn tự động an toàn không phải thao tác nguy hiểm như khi sử dụng cầu dao thông thường.
- Làm việc chắc chắn, độ tin cậy làm việc cao.
Ứng dụng: Được sử dụng cho những nơi cần cung cấp điện liên tục như: căn hộ, biệt thự, bệnh viện, cơ quan, các khu công nghiệp.
Nhằm nâng cao chất lượng điện năng ATS là không thể thiếu đảm bảo cung cấp điện một cách liên tục.
Giảm tổn thất kinh tế, khi giảm thời gian ngưng điện trong ngành công nghiệp và dân dụng.
Thông số kỹ thuật:
- Điện áp: 3 pha 4 dây.
- Dòng điện chịu tải: 63A.
- Bảo vệ quá tải như aptomat thông thường.
- Có thể sử dụng cầu dao tự động hoặc thủ công.
- Nguồn sẽ bị gián đoạn khi chuyển mạch.
- Có thể lắp dọc hoặc ngang.
- Kích thước: 150x138x115mm.
- Trọng lượng: 1.500g.
Hướng dẫn sử dụng:

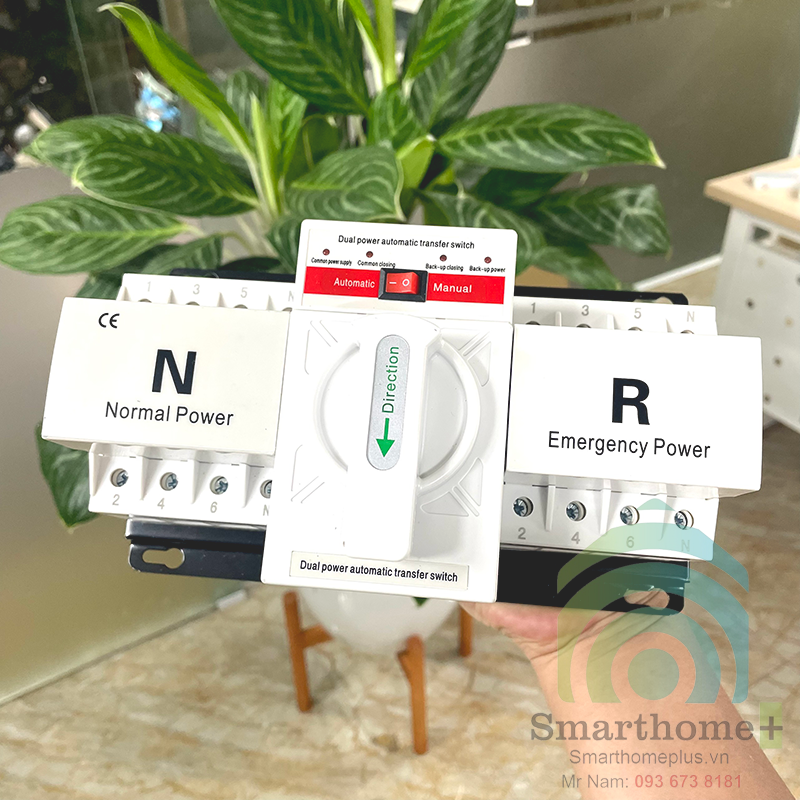

Phía trên cầu dao có 2 đầu vào.
- đầu vào thứ nhất có ký hiệu (N) dùng để đấu nguồn điện ưu tiên sử dụng trong nhà thường là điện lưới hoặc công tơ 1 nếu nhà sử dụng 2 công tơ điện.
- đầu vào thứ 2 có ký hiệu (R) dùng để đấu nguồn điện dự phòng sử dụng trong nhà thường là máy phát điện hoặc ắc quy, hoặc có thể đấu vào công tơ 2 nếu nhà sử dụng 2 công tơ điện.
Phía dưới bộ ATS có hai đầu ra với hai đầu ra này ta đấu chung vào nhau rồi đấu vào tủ điện tổng của nhà.
- Nhấn nút điền khiển trên đầu thiết bị về Auto (tự động), công tắc sẽ chuyển về Normal power (điện lưới) hoặc Reverse power(điện dự phòng) một cách tự động.
- Nhấn nút về Manual (thông thường), người sử dụng sẽ phải tự chuyển Direction(nguồn điện) bằng tay.
Mô tả
Cầu Dao Chuyển Nguồn Đảo Chiều Tự Động ATS 3 Pha 63A SHP-ATS2
- Sử dụng thay cho cầu dao đảo chiều như đảo chiều cho động cơ.
- Bảo vệ quá tải như aptomat thông thường.
- Với nhà sử dụng hai công tơ điện để giảm chi phí tiền điện phải trả ta có thể áp dụng theo hai phương án:
+ chuyển nguồn điện thủ công bằng cách vặn nút có mũi tên (Direction) xoay sang phía đầu vào bạn đấu công tơ thứ 1 hoặc đầu vào đấu công tơ thứ 2.
+ chuyển nguồn điện tự động theo số ngày cài đặt trước bằng cách sử dụng thêm công tắc hẹn giờ (dùng để hẹn ngày chuyển từ dùng công tơ 1 sang dùng công tơ 2 và ngược lại).
Việc chuyển đổi có thể hoạt động theo chế độ tự động (Auto) hoặc điều khiển bằng tay (Manual).
- Sản phẩm cầu dao SHP-ATS2 cấu tạo đơn giản dễ dàng lắp đặt và sử dụng.
- Các thao tác tiến hành hoàn toàn tự động an toàn không phải thao tác nguy hiểm như khi sử dụng cầu dao thông thường.
- Làm việc chắc chắn, độ tin cậy làm việc cao.
Ứng dụng: Được sử dụng cho những nơi cần cung cấp điện liên tục như: căn hộ, biệt thự, bệnh viện, cơ quan, các khu công nghiệp.
Nhằm nâng cao chất lượng điện năng ATS là không thể thiếu đảm bảo cung cấp điện một cách liên tục.
Giảm tổn thất kinh tế, khi giảm thời gian ngưng điện trong ngành công nghiệp và dân dụng.
Thông số kỹ thuật:
- Điện áp: 3 pha 4 dây.
- Dòng điện chịu tải: 63A.
- Bảo vệ quá tải như aptomat thông thường.
- Có thể sử dụng cầu dao tự động hoặc thủ công.
- Nguồn sẽ bị gián đoạn khi chuyển mạch.
- Có thể lắp dọc hoặc ngang.
- Kích thước: 150x138x115mm.
- Trọng lượng: 1.500g.
Hướng dẫn sử dụng:
Phía trên cầu dao có 2 đầu vào.
- đầu vào thứ nhất có ký hiệu (N) dùng để đấu nguồn điện ưu tiên sử dụng trong nhà thường là điện lưới hoặc công tơ 1 nếu nhà sử dụng 2 công tơ điện.
- đầu vào thứ 2 có ký hiệu (R) dùng để đấu nguồn điện dự phòng sử dụng trong nhà thường là máy phát điện hoặc ắc quy, hoặc có thể đấu vào công tơ 2 nếu nhà sử dụng 2 công tơ điện.
Phía dưới bộ ATS có hai đầu ra với hai đầu ra này ta đấu chung vào nhau rồi đấu vào tủ điện tổng của nhà.
- Nhấn nút điền khiển trên đầu thiết bị về Auto (tự động), công tắc sẽ chuyển về Normal power (điện lưới) hoặc Reverse power(điện dự phòng) một cách tự động.
- Nhấn nút về Manual (thông thường), người sử dụng sẽ phải tự chuyển Direction(nguồn điện) bằng tay.
