Dùng với tải công suất lớn cần phối hợp thêm khởi động từ (contactor) 3 pha để đóng cắt cho tải tránh gây cháy công tắc bảo vệ.
Với mạng điện 3 pha thì hiện tượng mất một hoặc nhiều pha, thấp áp, quá áp, đảo thứ tự pha… nếu xảy ra thường dẫn đến hư hại nhiều máy móc hoặc giảm tuổi thọ của thiết bị điện và điện tử.
Tại sao lại mất pha trong quá trình sử dụng điện 3 pha?
Mất pha trong hệ thống điện 3 pha có thể xảy ra do nhiều nguyên nhân khác nhau, bao gồm:
1.Đứt dây dẫn: Dây dẫn bị đứt do các nguyên nhân như tai nạn, va chạm, hoặc ảnh hưởng của thời tiết (sét đánh, bão, mưa lớn).
2.Hỏng cầu chì: Cầu chì trong hệ thống bảo vệ bị hỏng hoặc cháy, dẫn đến mất kết nối một pha.
3.Sự cố ở máy biến áp: Máy biến áp bị hỏng hoặc gặp sự cố kỹ thuật, làm cho một pha không được cấp điện đúng cách.
4.Tiếp xúc kém: Đầu nối hoặc các điểm tiếp xúc trong hệ thống điện bị lỏng, oxy hóa hoặc mòn, dẫn đến tiếp xúc không tốt và gây ra mất pha.
5.Quá tải: Hệ thống điện bị quá tải, làm cho thiết bị bảo vệ tự động ngắt một pha để bảo vệ hệ thống.
6.Sự cố thiết bị: Các thiết bị trong hệ thống điện như máy cắt, công tắc tơ, hoặc các thiết bị bảo vệ bị hỏng.
7.Bảo trì hoặc sửa chữa: Khi tiến hành bảo trì hoặc sửa chữa hệ thống điện, có thể tạm thời ngắt một pha để thực hiện công việc.
Việc mất pha trong hệ thống điện 3 pha có thể gây ra nhiều hậu quả nghiêm trọng như làm hỏng thiết bị điện, giảm hiệu suất làm việc của các máy móc, và gây nguy hiểm cho an toàn điện. Vì vậy, cần thực hiện các biện pháp phòng ngừa như việc lắp thiết bị RT8-05 và kiểm tra định kỳ để đảm bảo hệ thống điện hoạt động ổn định và an toàn.
Thiết Bị Bảo Vệ Mất Pha, Đảo Pha, Quá Áp, Thấp Áp 3 Pha RT8-05 được sử dụng để ngắt hệ thống điện khi xảy ra các sự cố trên như (quá áp, điện áp vượt quá mức quy định...), tránh trường hợp điện áp quá cao làm cháy, hư hỏng thiết bị điện tử. Sử dụng cho những khu vực có nguồn điên chập chờn, điện áp thay đổi đột ngột...
Bảo vệ quá áp, sụt áp điện áp cao hoặc thấp ngoài phạm vi cho phép thiết bị bảo vệ cao áp, thấp áp sẽ ngay lập tức tác động thông qua việc ngắt cặp tín hiệu cấp nguồn điều khiển cho mạch điện và khi đó toàn bộ mạch điều khiển sẽ ngừng hoạt động, đảm bảo cho các thiết bị phần phụ tải không bị hư hỏng vì hoạt động trong trường hợp nguồn cấp không đảm bảo yêu cầu.
Bảo vệ mất pha sẽ có tác dụng ngắt nguồn tổng khi xảy ra sự cố rớt pha, mất pha trên bất cứ pha nào, trong hệ thống điện ba pha là rất cần thiết tại các nhà máy, xí nghiệp, phân xưởng, những nơi nói chung là có sử dụng động cơ ba pha, mà trong nhà máy thì mọi hoạt động chính đều liên quan đến động cơ. Tình trạng mất pha gây thiệt hại vô cùng lớn, bởi các mô tơ khi bị mất pha sẽ không thể tạo lệch pha để xoay, cuối cùng là đứng tại chổ và cháy cuộn dây.
Bảo vệ ngược pha đối với motor 3 pha thì khi các thứ tự pha bị thay đổi thì chiều quay của động cơ 3 pha sẻ bị thay đổi, đồng nghĩa với việc hệ thống chạy ngược, có một vài hệ thống mà khi chạy ngược sẻ gây ra hư hỏng lớn cho máy. Bảo vệ thứ tự pha giúp các thiết bị luôn hoạt động đúng chiều, đặc biệt là các máy hay thường xuyên thay đổi vị trí nguồn.
Ứng dụng:
- Dùng để bảo vệ và giám sát lỗi điện áp của mạng điện 3 pha bao gồm: mất pha, đảo pha, quá áp, thấp áp.
- Dùng bảo vệ điện áp trong hệ thống điện công nghiệp, xây dựng và dân dụng.
- Dùng bảo vệ động cơ không quay ngược chiều đã định.
- Đề phòng thiết bị bị cháy, hư hỏng do điện áp quá cao hoặc quá thấp (tivi, máy lạnh , tủ điện,...).
- Từ đó quyết định việc bảo hành bảo trì hệ thống nhanh hơn, chính xác hơn, thiết bị sẽ ngắt tải hoặc cảnh báo khi sự cố xảy ra.
Thông số kỹ thuật:
- Nguồn điện: 3 pha 4 dây (50Hz/60hz) 380VAC.
- Giám sát điện áp pha: 127 - 265V AC.
- Bảo vệ mất pha.
- Bảo vệ đảo pha.
- Bảo vệ quá áp: 2 - 20% điện áp chọn.
- Bảo vệ thấp áp: 2 - 20% điện áp chọn.
- Công suất chịu tải: 10A, <2200W (tải trở, đèn sợi đốt), <200W (tải dung, đèn led, động cơ), nếu dùng với tải công suất lớn cần phối hợp thêm khởi động từ (contactor) 3 pha để đóng cắt cho tải tránh gây cháy công tắc bảo vệ.
18%
Mô tả

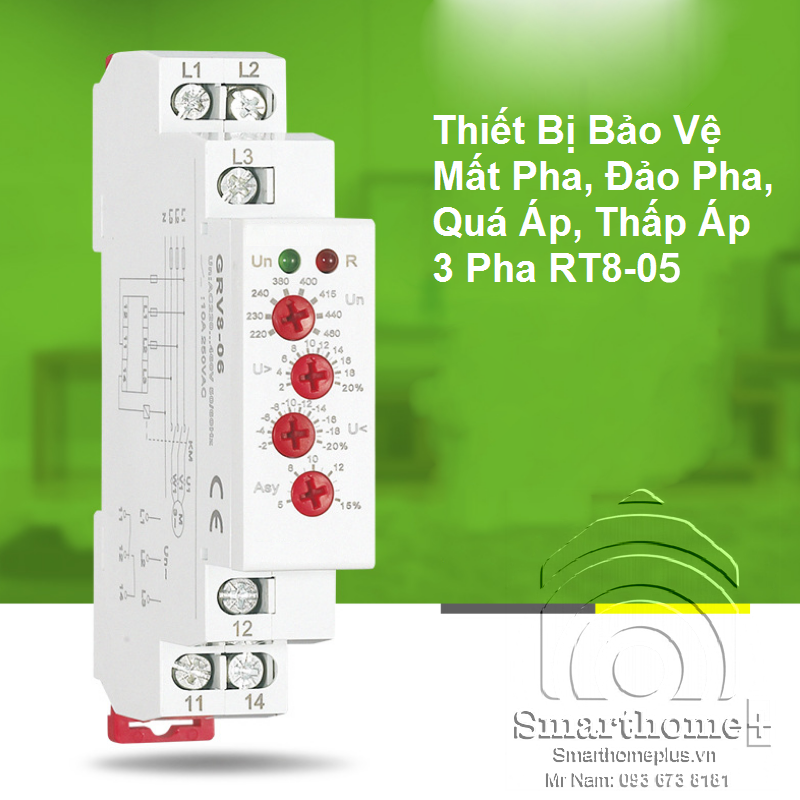

Công Tắc Bảo Vệ Mất Pha, Đảo Pha, Quá Áp, Thấp Áp 3 Pha RT8-05
Dùng với tải công suất lớn cần phối hợp thêm khởi động từ (contactor) 3 pha để đóng cắt cho tải tránh gây cháy công tắc bảo vệ.
Với mạng điện 3 pha thì hiện tượng mất một hoặc nhiều pha, thấp áp, quá áp, đảo thứ tự pha… nếu xảy ra thường dẫn đến hư hại nhiều máy móc hoặc giảm tuổi thọ của thiết bị điện và điện tử.
Tại sao lại mất pha trong quá trình sử dụng điện 3 pha?
Mất pha trong hệ thống điện 3 pha có thể xảy ra do nhiều nguyên nhân khác nhau, bao gồm:
1.Đứt dây dẫn: Dây dẫn bị đứt do các nguyên nhân như tai nạn, va chạm, hoặc ảnh hưởng của thời tiết (sét đánh, bão, mưa lớn).
2.Hỏng cầu chì: Cầu chì trong hệ thống bảo vệ bị hỏng hoặc cháy, dẫn đến mất kết nối một pha.
3.Sự cố ở máy biến áp: Máy biến áp bị hỏng hoặc gặp sự cố kỹ thuật, làm cho một pha không được cấp điện đúng cách.
4.Tiếp xúc kém: Đầu nối hoặc các điểm tiếp xúc trong hệ thống điện bị lỏng, oxy hóa hoặc mòn, dẫn đến tiếp xúc không tốt và gây ra mất pha.
5.Quá tải: Hệ thống điện bị quá tải, làm cho thiết bị bảo vệ tự động ngắt một pha để bảo vệ hệ thống.
6.Sự cố thiết bị: Các thiết bị trong hệ thống điện như máy cắt, công tắc tơ, hoặc các thiết bị bảo vệ bị hỏng.
7.Bảo trì hoặc sửa chữa: Khi tiến hành bảo trì hoặc sửa chữa hệ thống điện, có thể tạm thời ngắt một pha để thực hiện công việc.
Việc mất pha trong hệ thống điện 3 pha có thể gây ra nhiều hậu quả nghiêm trọng như làm hỏng thiết bị điện, giảm hiệu suất làm việc của các máy móc, và gây nguy hiểm cho an toàn điện. Vì vậy, cần thực hiện các biện pháp phòng ngừa như việc lắp thiết bị RT8-05 và kiểm tra định kỳ để đảm bảo hệ thống điện hoạt động ổn định và an toàn.
Thiết Bị Bảo Vệ Mất Pha, Đảo Pha, Quá Áp, Thấp Áp 3 Pha RT8-05 được sử dụng để ngắt hệ thống điện khi xảy ra các sự cố trên như (quá áp, điện áp vượt quá mức quy định...), tránh trường hợp điện áp quá cao làm cháy, hư hỏng thiết bị điện tử. Sử dụng cho những khu vực có nguồn điên chập chờn, điện áp thay đổi đột ngột...
Bảo vệ quá áp, sụt áp điện áp cao hoặc thấp ngoài phạm vi cho phép thiết bị bảo vệ cao áp, thấp áp sẽ ngay lập tức tác động thông qua việc ngắt cặp tín hiệu cấp nguồn điều khiển cho mạch điện và khi đó toàn bộ mạch điều khiển sẽ ngừng hoạt động, đảm bảo cho các thiết bị phần phụ tải không bị hư hỏng vì hoạt động trong trường hợp nguồn cấp không đảm bảo yêu cầu.
Bảo vệ mất pha sẽ có tác dụng ngắt nguồn tổng khi xảy ra sự cố rớt pha, mất pha trên bất cứ pha nào, trong hệ thống điện ba pha là rất cần thiết tại các nhà máy, xí nghiệp, phân xưởng, những nơi nói chung là có sử dụng động cơ ba pha, mà trong nhà máy thì mọi hoạt động chính đều liên quan đến động cơ. Tình trạng mất pha gây thiệt hại vô cùng lớn, bởi các mô tơ khi bị mất pha sẽ không thể tạo lệch pha để xoay, cuối cùng là đứng tại chổ và cháy cuộn dây.
Bảo vệ ngược pha đối với motor 3 pha thì khi các thứ tự pha bị thay đổi thì chiều quay của động cơ 3 pha sẻ bị thay đổi, đồng nghĩa với việc hệ thống chạy ngược, có một vài hệ thống mà khi chạy ngược sẻ gây ra hư hỏng lớn cho máy. Bảo vệ thứ tự pha giúp các thiết bị luôn hoạt động đúng chiều, đặc biệt là các máy hay thường xuyên thay đổi vị trí nguồn.
Ứng dụng:
- Dùng để bảo vệ và giám sát lỗi điện áp của mạng điện 3 pha bao gồm: mất pha, đảo pha, quá áp, thấp áp.
- Dùng bảo vệ điện áp trong hệ thống điện công nghiệp, xây dựng và dân dụng.
- Dùng bảo vệ động cơ không quay ngược chiều đã định.
- Đề phòng thiết bị bị cháy, hư hỏng do điện áp quá cao hoặc quá thấp (tivi, máy lạnh , tủ điện,...).
- Từ đó quyết định việc bảo hành bảo trì hệ thống nhanh hơn, chính xác hơn, thiết bị sẽ ngắt tải hoặc cảnh báo khi sự cố xảy ra.
Thông số kỹ thuật:
- Nguồn điện: 3 pha 4 dây (50Hz/60hz) 380VAC.
- Giám sát điện áp pha: 127 - 265V AC.
- Bảo vệ mất pha.
- Bảo vệ đảo pha.
- Bảo vệ quá áp: 2 - 20% điện áp chọn.
- Bảo vệ thấp áp: 2 - 20% điện áp chọn.
- Công suất chịu tải: 10A, <2200W (tải trở, đèn sợi đốt), <200W (tải dung, đèn led, động cơ), nếu dùng với tải công suất lớn cần phối hợp thêm khởi động từ (contactor) 3 pha để đóng cắt cho tải tránh gây cháy công tắc bảo vệ.
- Công suất tiêu thụ: ≤ 1W.
- Dải Nhiệt độ hoạt động: -5°C ~ +40°C.
- Trọng lượng: 100g.
Hướng dẫn sử dụng sản phẩm:
