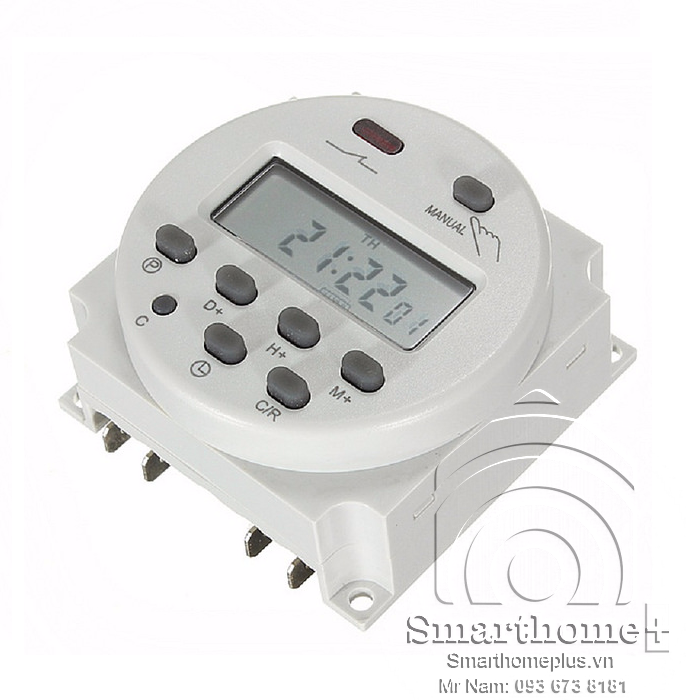

Công Tắc Hẹn Giờ Điện Tử 16A CN101A đáp ứng mọi nhu cầu về hẹn giờ bật tắt thiết bị điện
Đây là công tắc hẹn giờ điện tử chịu dòng tới 16A (220V) có rất nhiều tính năng ưu việt mà gần như không có đối thủ trong các dòng công tắc hẹn giờ.
Tính năng sản phẩm:
- Chịu dòng lên đến 16A, đây là dạng công tắc Volt Free Output, có nghĩa là bạn có thể bật tắt các thiết bị chạy ở điện áp 100-130VAC, 200-250VAC, 24VDC/AC, 12VDC/AC.
- Công tắc hẹn giờ điện tử CN101A có thể hẹn giờ bật tắt chính xác đến từng phút, có thể lưu tới 17 lần bật/tắt trong 1 ngày, có 3 chế độ ON/OFF/AUTO đáp ứng nhu cầu cực kỳ đa dạng trong các ứng dụng khó về bài toán thời gian.
- Công tắc hẹn giờ điện tử CN101A có thể lập trình hẹn giờ kết hợp các ngày trong tuần với nhau, mà ít công tắc nào có thể làm được.
- Công tắc hẹn giờ điện tử CN101A trang bị pin lithium bên trong, giúp duy trì thời gian thực (không phải thiết lập lại khi mất điện, cũng như không bị trôi giờ) giúp luôn chạy chính xác, bền bỉ, dùy trì được 60 ngày khi mất điện.
Ứng dụng:bật tắt bình nước nóng, bể sục cá, máy bơm, sạc xe điện, biển quảng cáo, hệ thống chiếu sáng, các ứng dụng tiết kiệm điện (như hẹn giờ tắt đèn vào buổi sáng, tắt đèn vào buổi tối, tắt hẳn TV vào buổi đêm), ứng dụng an ninh (bật đèn khi trời tối khi bạn đi du lịch để trộm tưởng có người…).
- Hẹn giờ bật tắt 17 lần trong ngày, lặp lại theo tuần.
- Thời gian hẹn giờ nhỏ nhất: 1 phút.
- Pin sạc dự phòng 60 ngày mất điện không phải cài đặt lại giờ.
- Trọng lượng: 100g.
Sơ đồ đấu nối:
Hướng dẫn cài đặt:
1. Cài đặt thời gian thực tế cho CN101A
(Bước này chỉ thực hiện khi đồng hồ chỉ thị thời gian bên trong CN101A hiển thị thời gian không đúng với thời gian thực tế)
Cài đặt như sau: giữ nút Clock và lần lượt nhấn các nút sau đến khi màn hình hiển thị thời gian đúng:
- D+: thay đổi ngày trong tuần.
- H+: thay đổi giờ.
- M+: thay đổi phút.
2. Hẹn thời gian ON – OFF cho CN101A:
Ổ cắm hẹn giờ điện tử lập trình CN101A có thể ON – OFF đến 17 lần trong 1 ngày, sau khi hẹn giờ, chương trình sẽ chạy và tự động lặp lại theo chu kỳ sau:
ON: Ổ cắm ngõ ra có điện.
OFF: Ổ cắm ngõ ra không có điện.
Tùy theo yêu cầu sử dụng, ví dụ nếu muốn bật tắt chỉ 1 lần trong ngày thì chỉ cần cài 1 ON, 1 OFF, nếu muốn 17 lần ON, OFF trong ngày thì cài từ 1 ON, 1 OFF đến 17 ON, 17 OFF
Cách hẹn giờ như sau:
- Giữ nút reset (C) để cài đặt lại toàn bộ.
- Giữ nút Clock và ấn các nút D+, H+, M+ để cài đặt thứ, giờ và phút.
- Nhấn nút P lần 1: Cài đặt thời gian ON lần thứ 1 (Màn hình hiển thị 1 ON).
- Nhấn nút H+/M+: Cài đặt giờ/phút.
- Nhấn nút D+: Cài đặt ngày hẹn giờ, chỉ 1 ngày, tất cả các ngày hoặc 2 4 6, v.v…
- Nhấn nút P lần 2: Cài đặt thời gian tắt cho lần thứ 1 (Màn hình hiển thị 1 OFF).
- Nhấn nút H+/M+ lần 2: Cài đặt tắt giờ/phút.
- Nhấn nút D+ lần 2: Nếu bạn hẹn giờ tắt trong cùng 1 ngày, thì ko cần phải chỉnh nút D+.
- Làm tương tự như thế đến 17 OFF.
- Sau khi cài đặt xong ấn Clock để thoát ra ngoài.
- Để xem lại thời gian đã cài đặt nhấn P để xem 1 ON, 1 OFF, 2 ON, 2 OFF,…,17 ON, 17 OFF.
3. Chọn chế độ cho CN101A:
Sau khi cài đặt xong, nhấn MODE (Nút có ký hiệu bàn tay) để chọn chế độ hoạt động cho CN101A.
Góc phải phía dưới màn hình có các hiển thị ứng với 3 chế độ như sau:
18%
Mô tả
Công Tắc Hẹn Giờ Điện Tử 16A CN101A đáp ứng mọi nhu cầu về hẹn giờ bật tắt thiết bị điện
Đây là công tắc hẹn giờ điện tử chịu dòng tới 16A (220V) có rất nhiều tính năng ưu việt mà gần như không có đối thủ trong các dòng công tắc hẹn giờ.
- Công tắc hẹn giờ điện tử CN101A trang bị pin lithium bên trong, giúp duy trì thời gian thực (không phải thiết lập lại khi mất điện, cũng như không bị trôi giờ) giúp luôn chạy chính xác, bền bỉ, dùy trì được 60 ngày khi mất điện.
Ứng dụng: bật tắt bình nước nóng, bể sục cá, máy bơm, sạc xe điện, biển quảng cáo, hệ thống chiếu sáng, các ứng dụng tiết kiệm điện (như hẹn giờ tắt đèn vào buổi sáng, tắt đèn vào buổi tối, tắt hẳn TV vào buổi đêm), ứng dụng an ninh (bật đèn khi trời tối khi bạn đi du lịch để trộm tưởng có người…).
Thông số kỹ thuật:
- Điện áp : 220V ~ 50Hz.
- Công suất chịu tải: 16A, <3500W (tải trở), <600W (tải dung).
- Hẹn giờ bật tắt 17 lần trong ngày, lặp lại theo tuần.
- Thời gian hẹn giờ nhỏ nhất: 1 phút.
- Pin sạc dự phòng 60 ngày mất điện không phải cài đặt lại giờ.
- Trọng lượng: 100g.
Sơ đồ đấu nối:
1. Cài đặt thời gian thực tế cho CN101A
(Bước này chỉ thực hiện khi đồng hồ chỉ thị thời gian bên trong CN101A hiển thị thời gian không đúng với thời gian thực tế)
Cài đặt như sau: giữ nút Clock và lần lượt nhấn các nút sau đến khi màn hình hiển thị thời gian đúng:
- D+: thay đổi ngày trong tuần.
- H+: thay đổi giờ.
- M+: thay đổi phút.
2. Hẹn thời gian ON – OFF cho CN101A:
Ổ cắm hẹn giờ điện tử lập trình CN101A có thể ON – OFF đến 17 lần trong 1 ngày, sau khi hẹn giờ, chương trình sẽ chạy và tự động lặp lại theo chu kỳ sau:
ON: Ổ cắm ngõ ra có điện.
OFF: Ổ cắm ngõ ra không có điện.
Tùy theo yêu cầu sử dụng, ví dụ nếu muốn bật tắt chỉ 1 lần trong ngày thì chỉ cần cài 1 ON, 1 OFF, nếu muốn 17 lần ON, OFF trong ngày thì cài từ 1 ON, 1 OFF đến 17 ON, 17 OFF
Cách hẹn giờ như sau:
- Giữ nút reset (C) để cài đặt lại toàn bộ.
- Giữ nút Clock và ấn các nút D+, H+, M+ để cài đặt thứ, giờ và phút.
- Nhấn nút P lần 1: Cài đặt thời gian ON lần thứ 1 (Màn hình hiển thị 1 ON).
- Nhấn nút H+/M+: Cài đặt giờ/phút.
- Nhấn nút D+: Cài đặt ngày hẹn giờ, chỉ 1 ngày, tất cả các ngày hoặc 2 4 6, v.v…
- Nhấn nút P lần 2: Cài đặt thời gian tắt cho lần thứ 1 (Màn hình hiển thị 1 OFF).
- Nhấn nút H+/M+ lần 2: Cài đặt tắt giờ/phút.
- Nhấn nút D+ lần 2: Nếu bạn hẹn giờ tắt trong cùng 1 ngày, thì ko cần phải chỉnh nút D+.
- Làm tương tự như thế đến 17 OFF.
- Sau khi cài đặt xong ấn Clock để thoát ra ngoài.
- Để xem lại thời gian đã cài đặt nhấn P để xem 1 ON, 1 OFF, 2 ON, 2 OFF,…,17 ON, 17 OFF.
3. Chọn chế độ cho CN101A:
Sau khi cài đặt xong, nhấn MODE (Nút có ký hiệu bàn tay) để chọn chế độ hoạt động cho CN101A.
Góc phải phía dưới màn hình có các hiển thị ứng với 3 chế độ như sau:
ON: Ngõ ra luôn có điện.
Auto: Ngõ ra ON – OFF theo thời gian đã hẹn.
OFF: Ngõ ra luôn không có điện.
