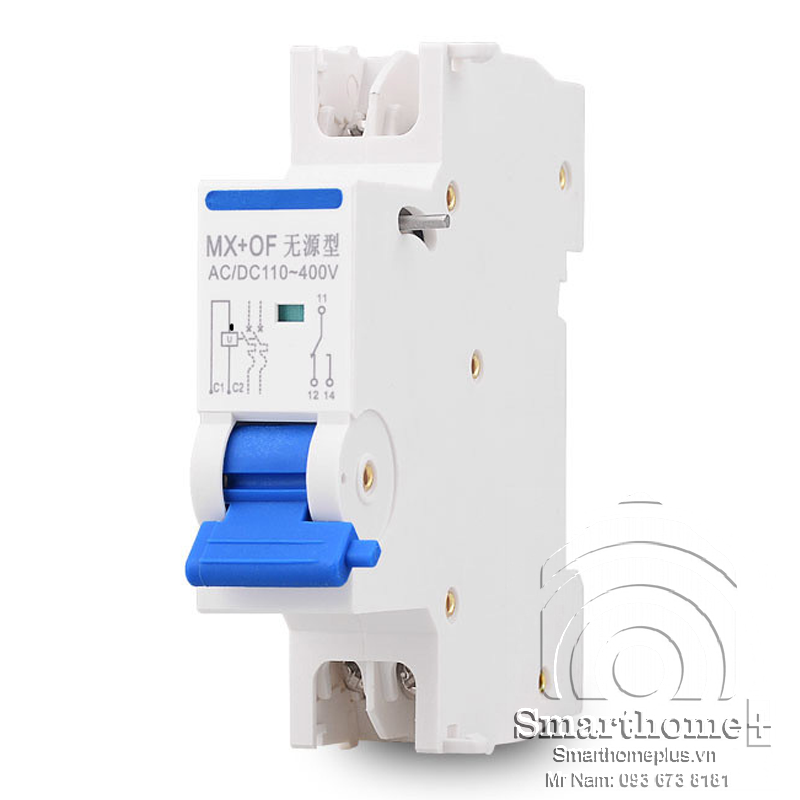

Cuộn Ngắt Aptomat NXB Shunt Trip Và Tiếp Điểm Phụ 220V Chint MXOF
Thiết bị MX+OF này là một phụ kiện được gắn vào bên hông của Aptomat tép (MCB) Chint NXB sử dụng cho mục đích điều khiển ngắt điện aptomat từ xa thông qua tín hiệu điện 220V từ bộ điều khiển ngoài hoặc bằng công tắc bảo vệ, ngắt nguồn MCB khi xảy ra sự cố và ngắt nguồn một cách tự động.
Shunt trip hoạt động theo nguyên tắc cuộn dây và lõi thép khi cuộn dây được cấp điện sẽ hút tiếp điểm cơ khí, từ đó sẽ dẫn đến việc tác động cò lẫy Shunt Trip ngắt điện cho aptomat.
Thiết bị còn được tích hợp tiếp điểm phụ dùng để báo trạng thái đóng ngắt của aptomat qua 2 cổng NO và NC.
Shunt trip nhận tín điều khiển khi được kết nối với thiết bị điều khiển khác như: Relay bảo vệ mất pha, đổi thứ tự pha, quá nhiệt, dòng dò, quá áp, thấp áp, quá tải, quá dòng...
Chú ý: Khi đã ngắt điện aptomat bằng shunt trip MXOF và khắc phục sự cố xong chúng ta phải khởi động đóng điện lại aptomat bằng tay.
Thông số kỹ thuật:
- Thiết bị sử dụng cho Aptomat MCB Chint NXB.
- Điện áp làm việc của cuộn hút: 110 - 400V AC/DC.
- Tiếp điểm phụ chịu tải 3A/220V bao gồm cổng NO và NC.
